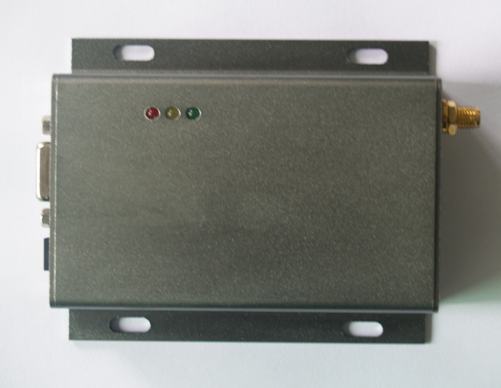

DTR2000 數據傳輸模塊－ V2.0

1 、概述

GPRS 是通用分組無線業務 (General Packet Radio Service) 的英文簡稱，是在現有GSM系統上發展出來的一種新的承載業務，目的是為GSM用戶提供分組形式的數據業務。

GPRS 理論帶寬可達171.2Kbit/s，實際應用帶寬大約在40～100Kbit/s，在此信道上提供TCP/IP連接，可以用于INTERNET連接、數據傳輸?shù)葢?yīng)用。

DTR2000 是一款內嵌TCP/IP協議棧的GPRS Modem， GPRS模塊采用工業級的WAVECOM PLUS。

DTR2000 為用戶提供一條高速、永遠在線、透明數據傳輸通道，作為一種新的數據傳輸終端，幾乎所有中低速率的數據傳輸業務都可以使用。如無線LED信息發布，智能化公交，城市配電網絡自動化、電、水、氣三表抄送、電力、水利、礦山、油田遠程數據監控等。

2 、系統特點

* 標準工業級產品，滿足工業標準，可用于惡劣工業現場環境；

* 使用方便、靈活、可靠，多重技術保障產品高度穩定；

* 支持雙頻GSM/GPRS 900M 1800M；

* 內嵌TCP/IP協議，支持TCP協議；

* 完全透明數據傳輸模式；

* 永遠在線;

* 可實現點對點，點對多點等靈活的組網方式；

* 短信息的遠程維護功能，可用短信息對產品進行遠程復位；

* 支持永遠在線模式，斷線自動重?fù)埽?span lang="EN-US">

* 獨立的數據端口和命令端口，可接受遠程AT命令

* 標準RS232/485/TTL（用戶指定）數據接口，用戶接口為標準DB9插座，可與PC等串口設備直接連接；

* DC4.8~40V ，700mA供電，具有節能模式，適合移動設備使用 ；

* 內置看門狗，隨時監控運行狀態，保證產品穩定可靠的運行；

* 抗干擾設計，適合電磁環境惡劣的應用需求

* 防潮外殼，適合室外應用

3 、技術參數

* GPRS 數據

GPRS Class 2~10

編碼方案：CS1 - CS4

符合SMG31bis技術規范

* 射頻特性

應用頻率：GSM900/1800

動態范圍：-104dBm，FER＜0.5％

波形質量：ρ＞0.944

頻率誤差：Df±300Hz

時間誤差：τ±1μS

* 天線：

頻率：GSM900/1800

VSWR ：≤2.0

增益：2dBi

輸入阻抗：50Ω

* 接口

天線接口：50Ω/SMA 陰頭

SIM 卡：3V

數據接口：標準RS-232/422/485/TTL電平

數據速率：300～115,200bits/s

配置接口：RS-232

數據接口的物理參數：標準串行DB9插座

* 供電

電壓：+4.5~40VDC

功耗：工作狀態：＜350mA@+5VDC

待機狀態：＜25mA@+5VDC

電磁兼容：靜電放電抗干擾度試驗等級：3級

射頻電磁場輻射抗干擾度試驗等級：3級

* 其他參數

外形尺寸：73x55x19mm

重量：200g

工作環境溫度：-35~+70oC

相對濕度：95%(無凝結)

4 、應用范圍

■無線LED顯示屏

■公交智能調度系統

■出租車LED顯示屏廣告發布系統

■電力、水利、礦山、油田遠程數據監控

■電、水、氣三表抄送

■遙控遙測、遠程監控

■消防、安防報警

■氣象、環境、交通監測

■家居、汽車防盜器

深圳市科靈通科技有限公司
