GPS
車載終端簡介
GPS
車載終端第三代
GPS
車載終端，是針對市場上大量功能要求相對簡單、價格比較敏感需求而設計的一款新型車載機，采用
GPRS
傳輸
,
保留了電源、緊急按鈕、高電平傳感器
1
或
ACC
（與模擬量
0
共用接線）、高電平傳感器
2
或發動機（與模擬量
1
共用接線）、斷油電外接線及相應功能，預留了兩路
10bit A/D
變換用于油量檢測。
性能特點
采用工業級
GSM
通訊模組，
16
通道
GPS
定位，
結構緊湊、尺寸小巧
、性能穩定。支持?jǐn)?shù)據接口，具有良好的擴展性。

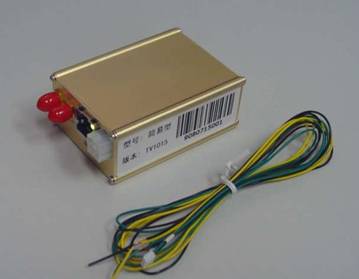

產品外觀
73x53x30mm
基本功能：
實時監控、定時監控、
緊急報警、超速報警
、歷史數據回放、主電掉電報警、電子圍欄、里程統計、智能自檢、遙控?cái)嘤蛿嚯?、語音通話、通話限制。
擴展功能：
標準配置：
終端主機、
GPS
天線、
GSM
天線、緊急按鈕、內置后備電池、。
可選配件：

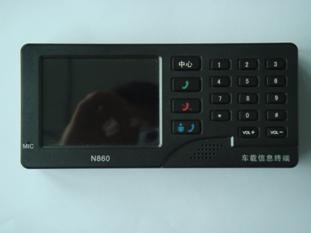

手柄、
LCD
大屏、攝像頭，

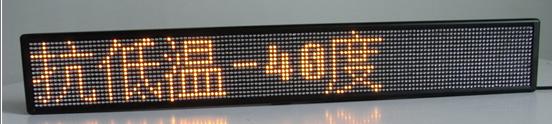

LED

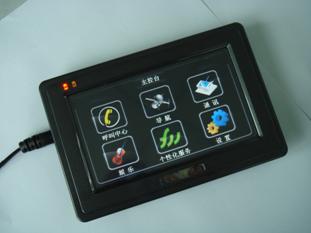

廣告屏，彩色導航屏
1.
技術參數
名稱
參數
備注
工作電壓
9
～
36V/DC
電源抗反接特性
≥ 80V
工作電流
平均
100mA@DC1
，
省電狀態＜
40mA@ DC12V
終端尺寸
73x53x30mm
鋁合金外殼
數字信號傳輸指標
使用頻段：
900MHz/1800 MHz
GPS
性能指標
車載級模組
16
通道
冷啟動時間：
<34
秒（平均），
熱啟動時間：
< 2
秒（平均）
輸入接口
1
路緊急報警
1
路
I/O
輸入
輸出接口
斷油斷電接口
數據接口
1
路串口
天線
GPS
天線
/ GSM
天線
工作溫度
-20
℃
～
+ 70
℃
工作濕度
5%
～
95%
存儲溫度
-25
℃
～
+ 85
℃
2
功能描述
7
路信號傳感器
GPS
天線開路、
GPS
天線短路、主機掉電由后備電池供電、電瓶拆除、緊急按鈕、高電平傳感器
1
或
ACC
（取消模擬量
0
）、高電平傳感器
2
或發動機（取消模擬量
1
）
2
路模擬量傳輸
A/D
變換
10bit
，量程
0-15.2V
，用于油量傳輸，不用時可以通過軟件將模擬量
0/1
分別綁定為高電平傳感器
1/
高電平傳感器
2
或
ACC/
發動機
8
種車輛狀態
GPS
天線開路、
GPS
天線短路、高電平傳感器
1
或
ACC
（取消模擬量
0
）、高電平傳感器
2
或發動機（取消模擬量
1
）、主機由后備電池供電、電瓶被拆除、斷油電、車輛超速
16
個電子圍欄設置
禁止駛?cè)搿⒔柜偝鲈浇鐖?bào)警
3000
點盲區補報
4
種傳感器自定義觸發報警
主機掉電由后備電池供電、電瓶拆除、高電平傳感器
1
或
ACC
（取消模擬量
0
）、高電平傳感器
2
或發動機（取消模擬量
1
）
中文短信回復
可中文短信回復地理信息，手機短信控制斷油電
遠程維護
可手機查詢?cè)O(shè)備工作狀態，遠程重啟
CT04
應用：
一、
圖像型應用（
CT-04+
攝像頭）
CT04
可外接一路拍照，支持緊急報警自動拍照及外部觸發拍照。
二、
出租型應用（
CT-04+
攝像頭
+LED
廣告屏）
三、
物流應用（
CT-04+
彩色導航屏
+
油耗統計）
量程范圍
100mm
～
2000mm
輸出
單路電壓信號
0-8V (
三線制
)
，可選擇
0-3.3
；同時可定制電阻信號輸出
輸入電壓
5V
輸入或者
11—36 VDC (
寬電壓范圍，帶穩壓
)
工作溫度
－
40
℃
～＋80℃
遲滯時間
0.1
秒
使用壽命
500
萬次
整體結構
立柱式
主體材質
不銹鋼
浮子材質
聚氨酯（限柴油和汽油）
安裝方式
頂裝式
接線方式
黑色――輸出線；藍色――地線；紅色――電源
油量計算：
1、
設備傳回來的值（兩個只選一個就夠，采用模擬量
1
，即綠線的值），將得到的
16
進制的值，換算成
10
進制值（設值為
A
）。
2、
回傳得到的值
A
，還原成電壓值：
V=(A/1024)*C
（注：
C
為設備端口電壓滿量程）
3、
設傳感器滿量程電壓為
B
，那么油位百分
N=V/B={(A/1024)*C}/B=(A/1024)*
（
C/B
）
注：
C/B
的值要在客戶端里面可調
4、
把
N

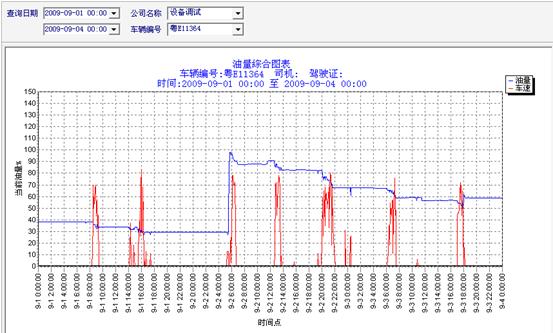

值寫入數據庫，并描成曲線，參照如下
：
5、
升數計算：
將
N
值寫入數據庫后，再在客戶端建立一個映射表，表如下
標定組
油位百分比
N
油量升數
1
0
D1
2
10%
D2
3
20%
D3
…
11
100%
D11
設升數為
H
，當油位百分比
N
為
25%
時
H=D3+{(D4-D3)/10}*5
即
H=DN+{(DN+1-DN)/10}*5
注：油位百分比和油量升數對應表數據，在客戶端輸入；標定組最大可以
21
組
6、
油為百分比和油量升數均要在客戶端，前端導航窗口顯示。
7、
油量升數曲線圖：和油位百分比曲線圖一樣，寫入數據庫，然后描成曲線。
8、
當油位曲線圖中，突然下降超過
10%
報警，并記錄為偷油參考表；同樣突然上升超過
10%
，記錄為加油參考表
盲區補傳，圖像監控，中文手機查車（需平臺支持）
定位精度：
< 15
米
（
95
％）；
溫啟動時間：
<33
秒（平均），
天線：有源天線
|
